Carte de couvertures FM

Quelques exemples de cartes de couvertures FM

Attention, ces cartes sont purement indicatives et sont très certainement imprécises, le but est de donner une idée générale de ce que peut être la propagation FM depuis ces sites d'émission.
Les couleurs indiquent la valeur de champs prédite à une hauteur de 10 mètres du sol (convention ITU).
L'échelle est en dBuV/m et est donc indépendante du récepteur et de son antenne. Elle va de 35dBuv/m a 100dBuV/m. Un récepteur peut capter un signal de 35dBuV/m si la fréquence n'est pas perturbée et que l'antenne est bonne. Néanmoins, les valeurs officielles (ITU) conseillent 54dBuV/m en milieu rural, 66dBuV/m en milieu urbain et 74dBuV/m en milieu urbain dense.
Il faut aussi voir les valeurs basses (en bleu) comme de l'interférence que peut créer l'émetteur sur d'autres stations sur la même fréquence ou les fréquences proches (à moins de 0.2MHz d'espace).
Ces cartes illustrent aussi bien la problématique actuelle de la FM: les émetteurs crèent de l'interférence en dehors de leurs zone officielle de service, avec la multiplication des stations et des émetteurs ces dernières années, la qualité générale de la bande FM s'est dégradée. La radio numérique peut aider à résoudre ce problème car plus efficace vu que les émetteurs d'un même bouquet de chaînes sont tous synchronisés sur la même fréquence (et aussi avec plus de capacité pour autant que les radios en place acceptent de nouvelle chaînes ;).
Donnée techniques: Logiciel radio mobile (modèle semi-empirique Longley-Rice ou ITM Irregular Terrain Model), données de terrain SRTM à 100m de résolution, source de données des émetteurs OFCOM

Saleve

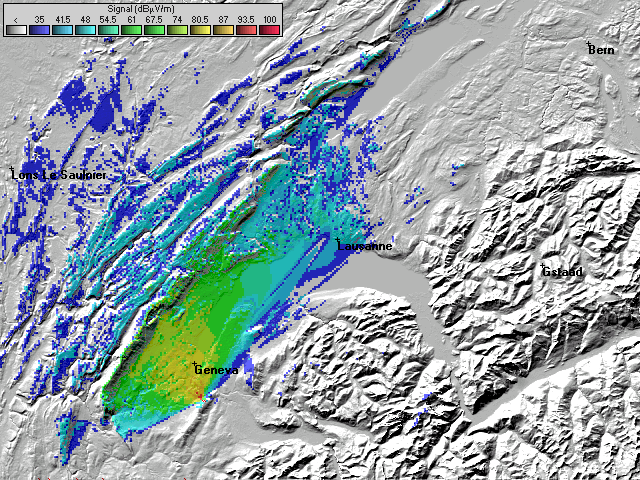

Radio Cité 92.2 MHz (Emetteur Téléphérique, antenne concentrée sur Genève):

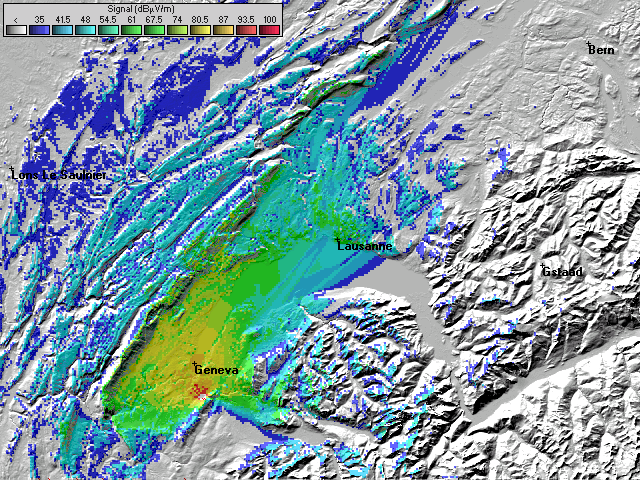

Radio Lac 91.8MHz (Emetteur Téléphérique, antenne large):

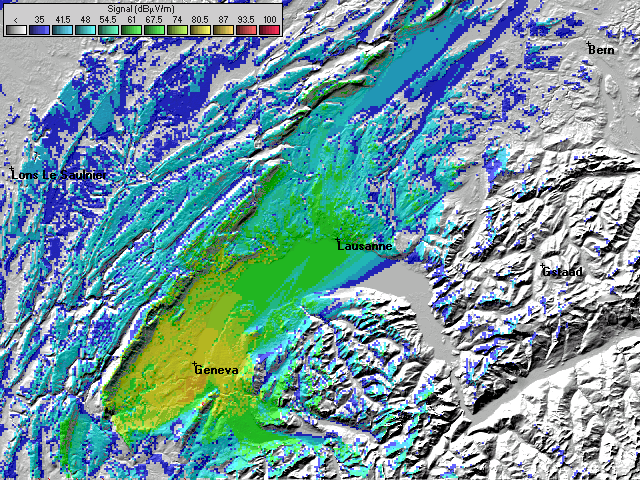

One FM 107 MHz (Emetteur tour TDF):

Leucel

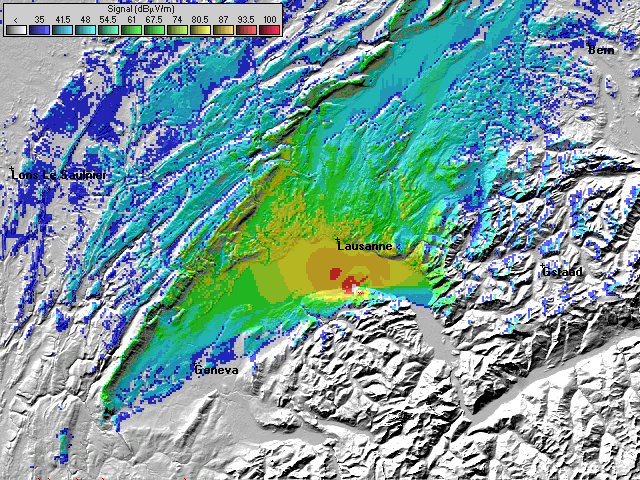

Radios privées (Lac 95.6MHz, Rouge 106.5MHz, LFM 103.3MHz):

Premier

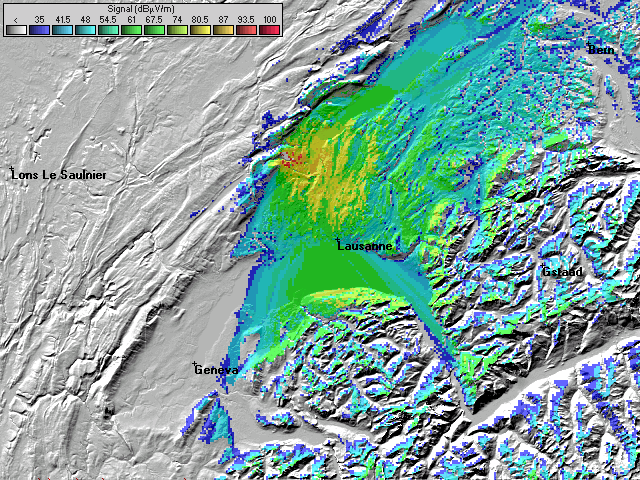

Rouge FM 101.9MHz (Premier Tresillet):

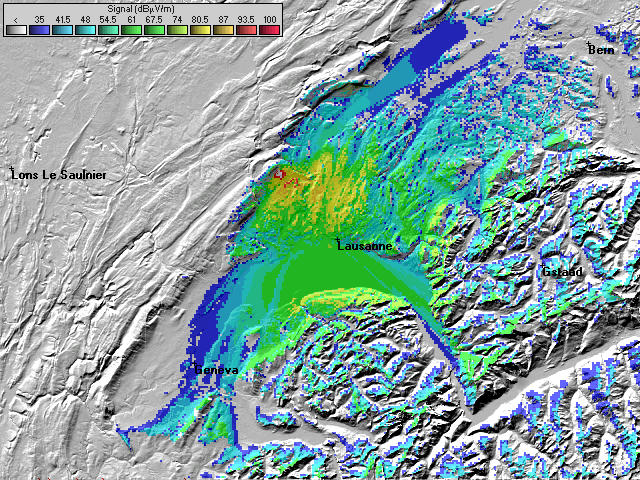

LFM 97.4MHz (La Praz):

Region Chalavornaire

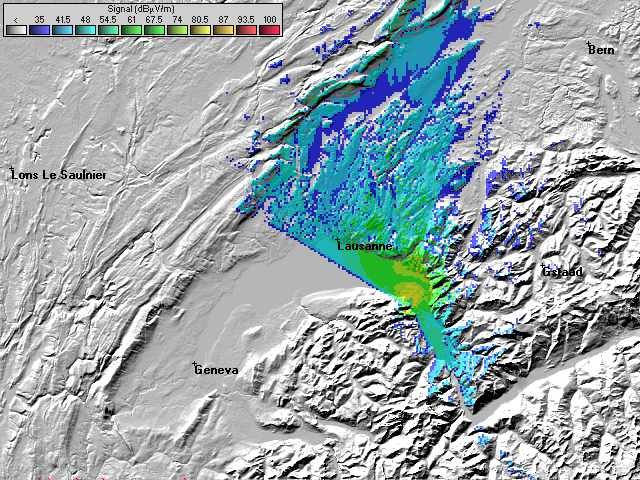

Rouge FM 92.1MHz (chalavornaire):

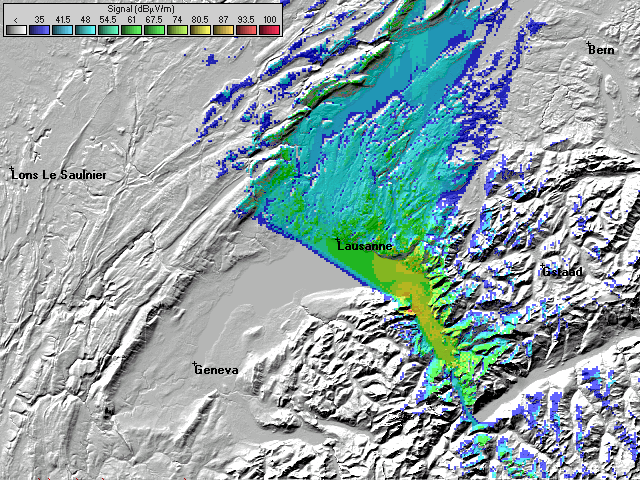

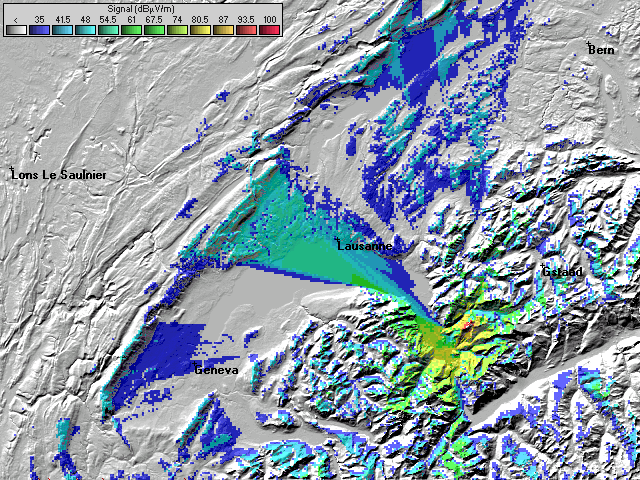

Radio Chablais 87.6MHz (Chalavornaire):

Cette fréquence étant relativement propre (peu d'interférence), cet émetteur peut effectivement être capté loin de sa zone officielle de service.
